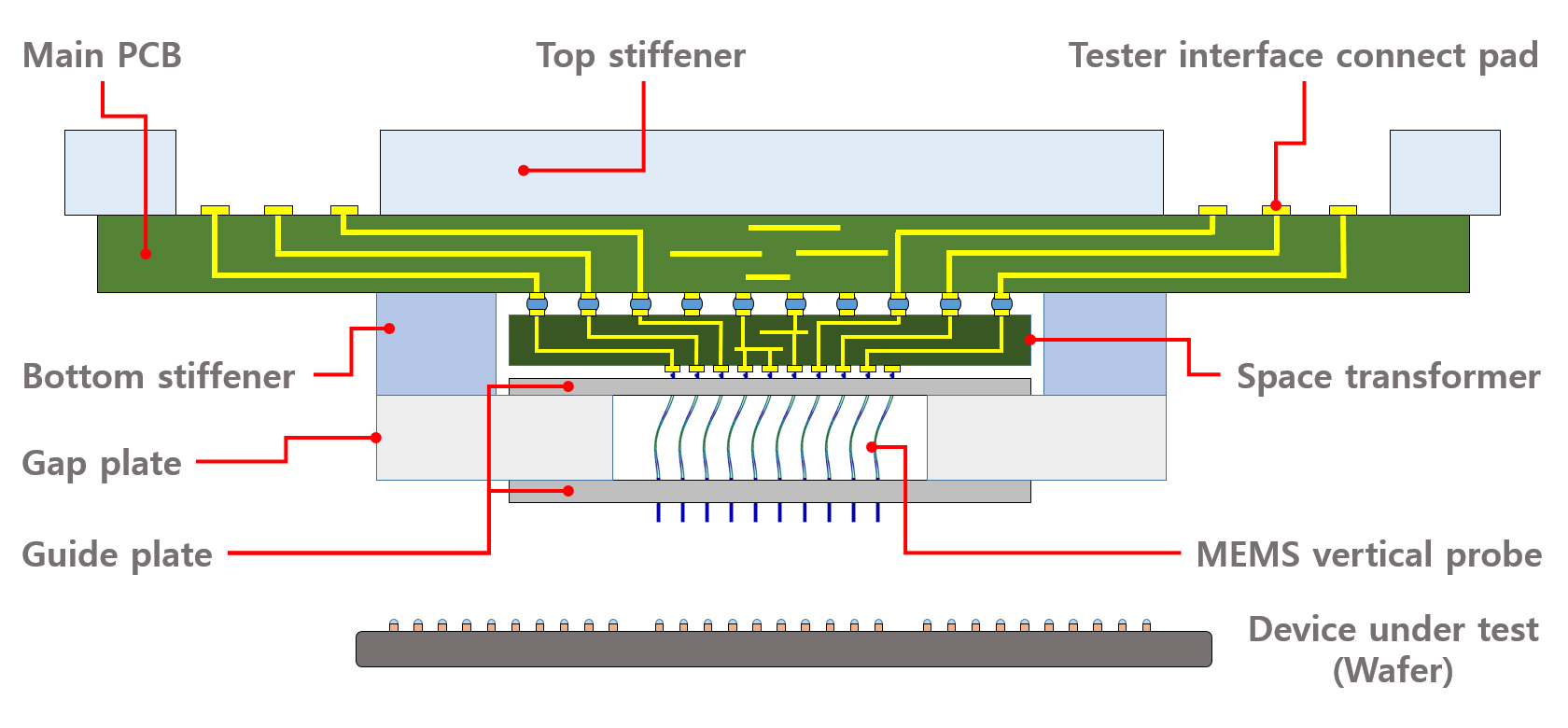

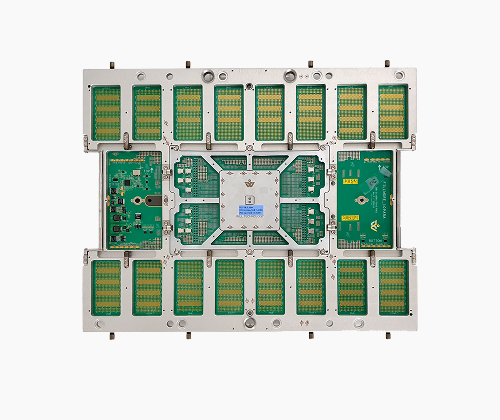

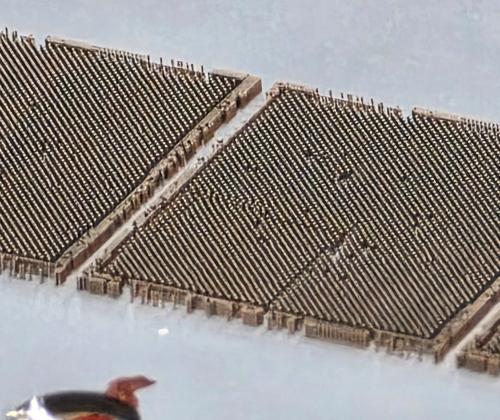

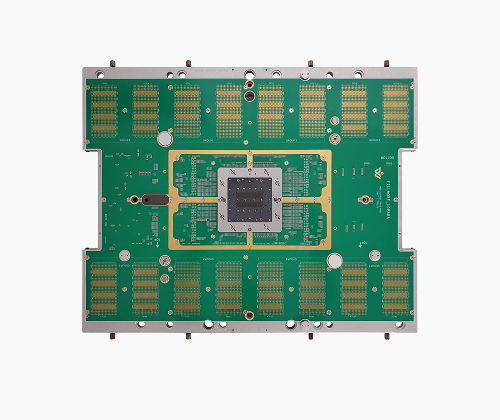

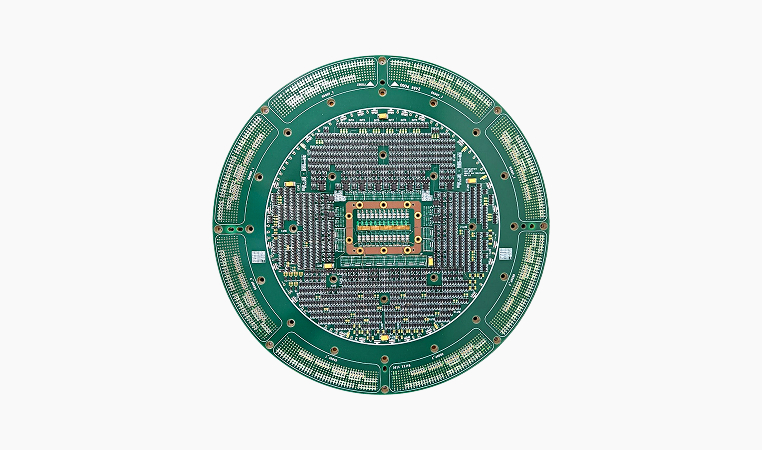

WILL Technology的MEMS垂直探针卡基于差异化的MEMS垂直探针核心技术和业界领先的成熟制造技术,具有卓越的性能和可靠性。
搭载超过60,000根探针之Multi-Parallel可实现同时大规模测试, 并针对各种产品应用提供间距50至100㎛的多样化探针规格,提供根据客户需求优化的测试解决方案。特别针对如Application Processor (AP)和HBM等最新型高效能半导体的测试解决方案已臻最佳化。
Application Processor (AP), GPU, CPU, Flash Controller, Other SoC
High Band width Memory (HBM)

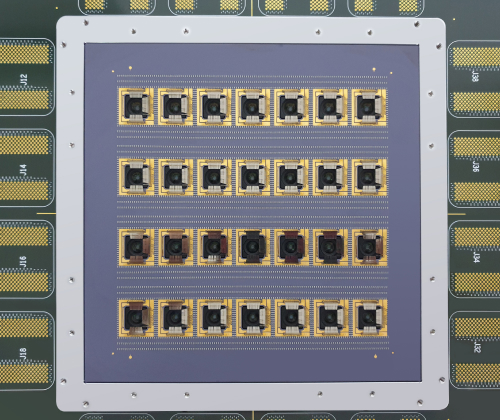

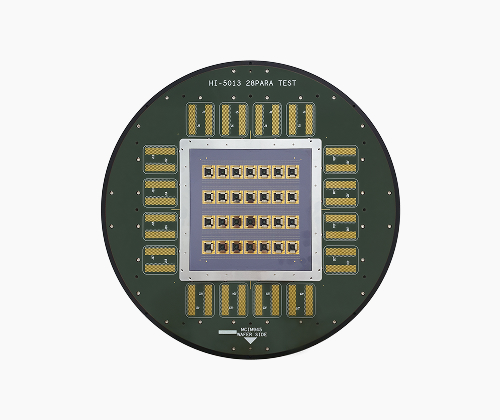

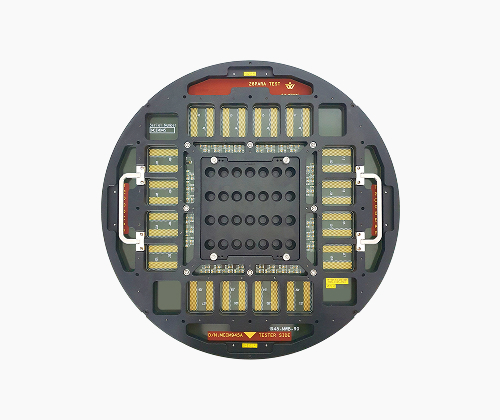

3D MEMS Cantilever Probe Array采用应用半导体制造技术之精密MEMS制程实现,产品具有优异的特性和可靠性,为测试最新型 CMOS 影像感测器和记忆体半导体提供了最佳化性能。
透过极大化可同时测试晶片之数量,可以大大提高客户的晶圆测试效率。特别是在用于测试CMOS影像感测器之高阶MEMS探针卡市场发挥领先作用。
CMOS Image Sensor, Smart IC, Other SoC
High Band width Memory (HBM), DRAM, Parametric Test

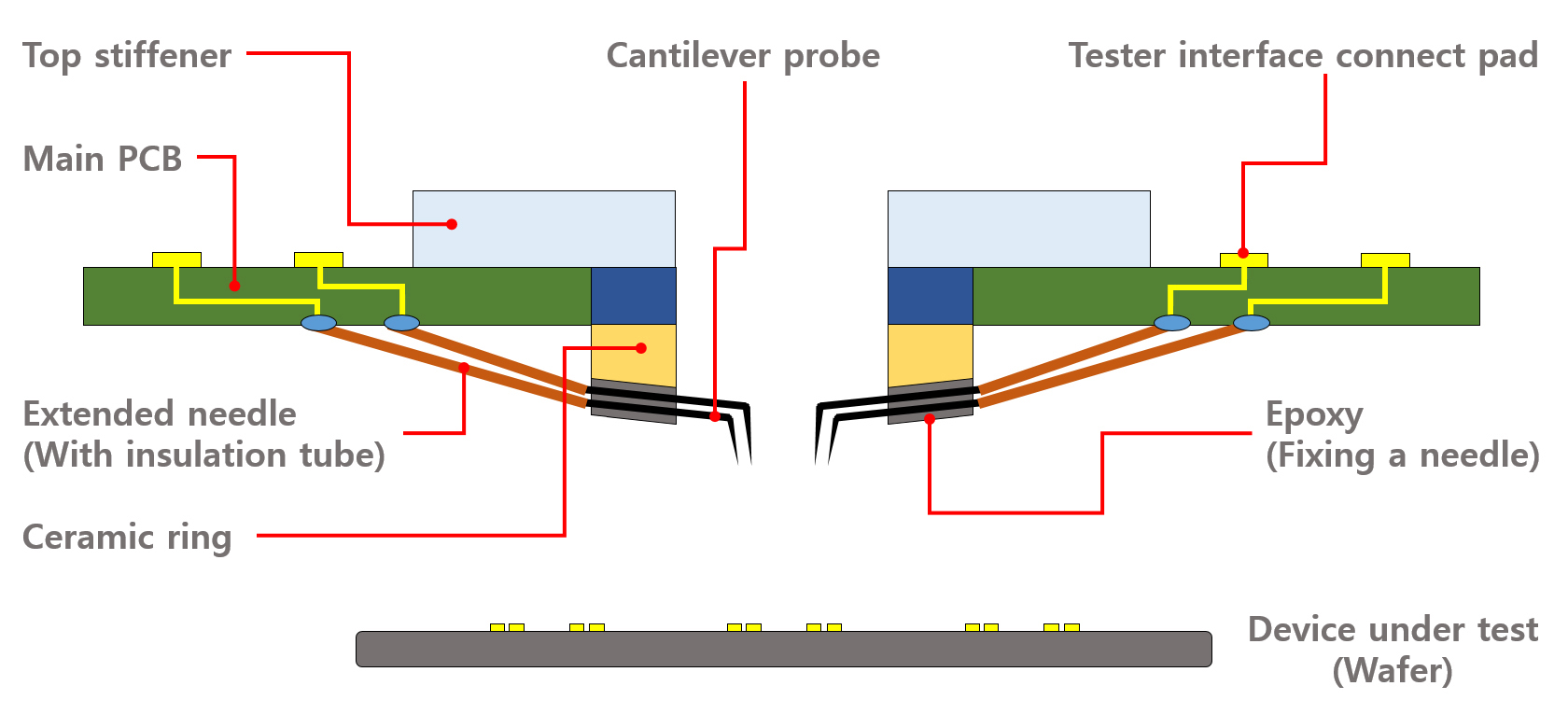

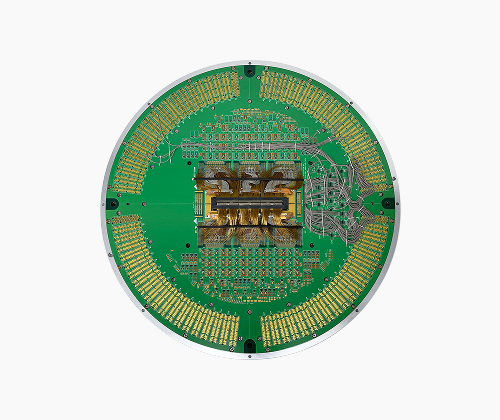

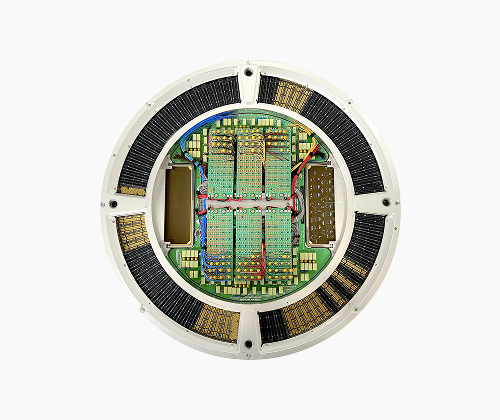

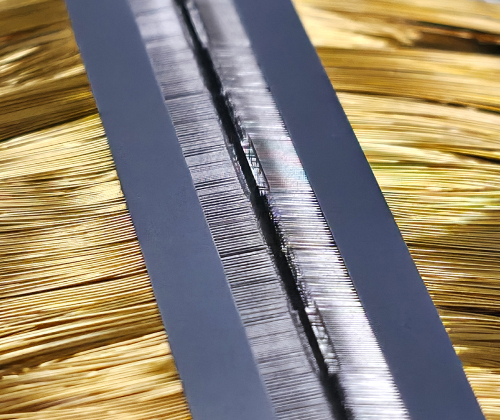

环氧悬臂探针卡技术经过数十年的发展和丰富的经验, 已证明了其稳定性和可靠性。我司基于先进的设计和制造技术,从多种系统半导体到记忆体半导体,提供了出色的灵活应用,可完美地应对各种测试环境。
我们的超细间距制造技术可达10㎛,相当于人类头发粗度的十分之一,被公认为世界顶级技术。并拥有丰富的应用设计能力,可以有效回应客户的各种需求。
Display Driver IC wafer & COF package, PMIC, CIS, Other SoC Customized test solutions for semiconductor development

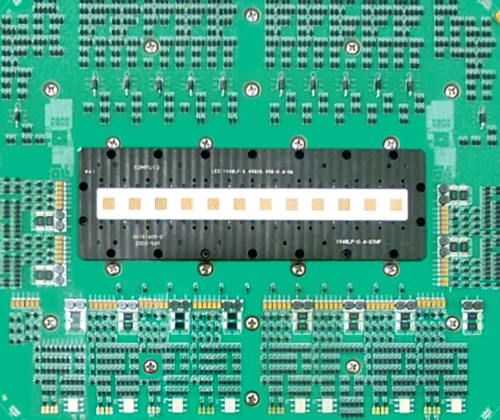

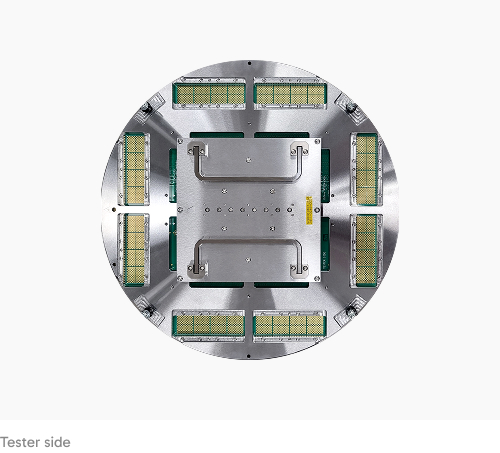

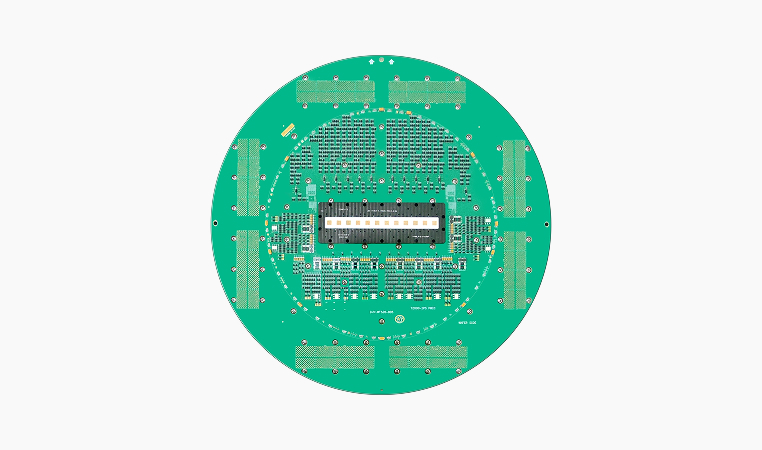

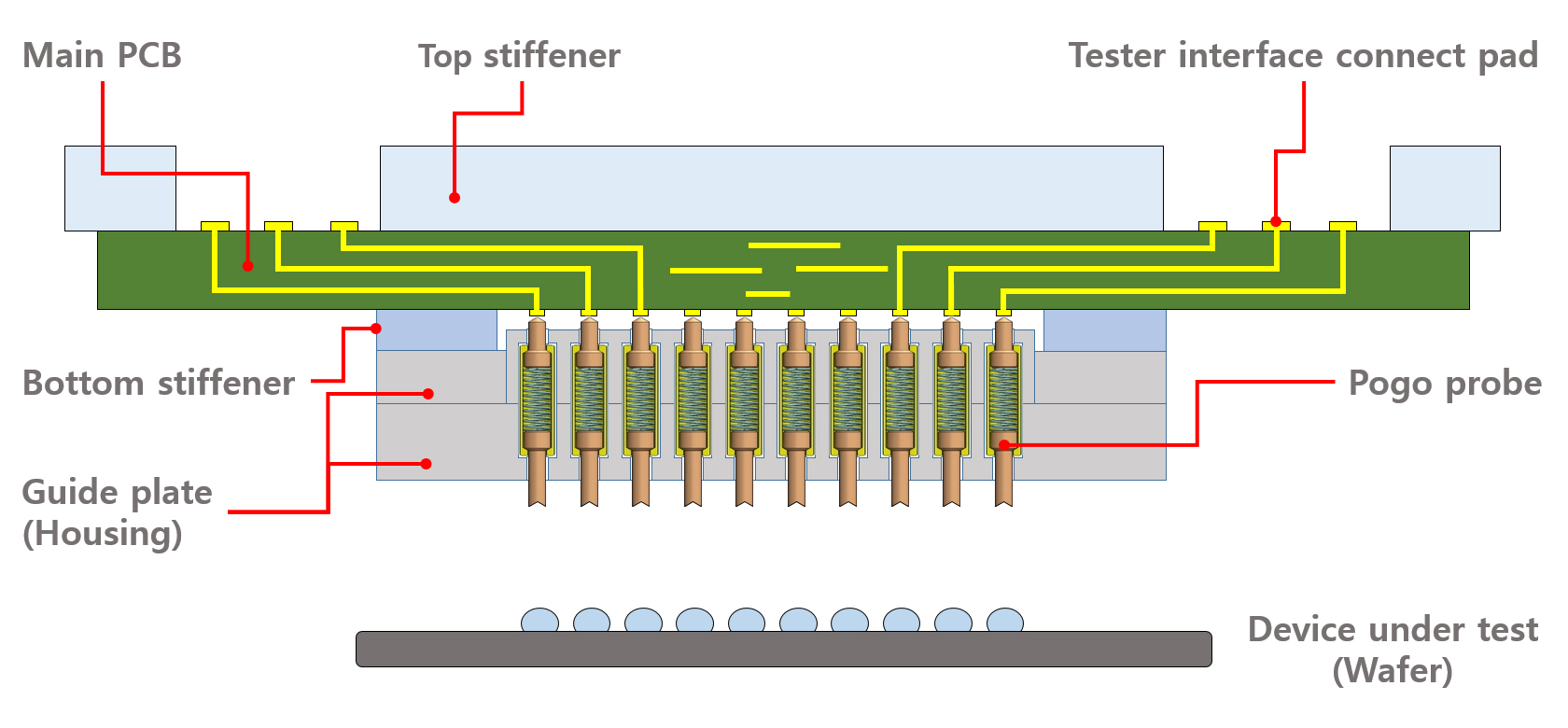

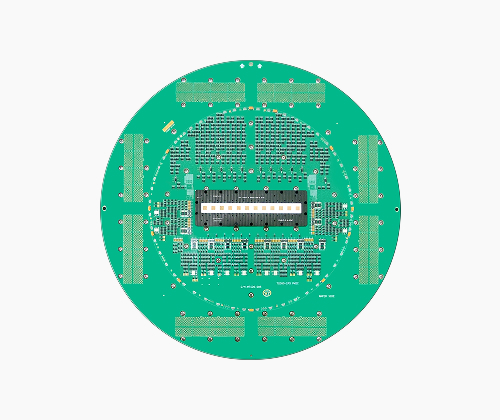

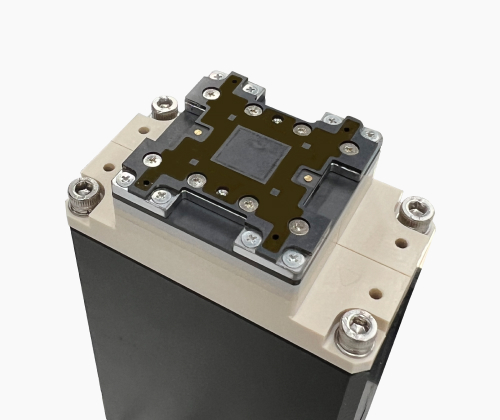

Socket Probe Card是将系统半导体使用的高性能Probe Card技术与半导体封装测试用的Pogo Pin Probe Head技术结合的产品,可用于PMIC等各种系统半导体的晶圆级封装测试。
我们在系统半导体探针卡领域拥有丰富的经验,并拥有先进的电路设计和结构设计技术。基于此,我们提供最佳化的解决方案,能够完美回应客户对半导体封装测试的多样化需求。
Power Management IC Other SoC packages implemented at wafer level or panel level

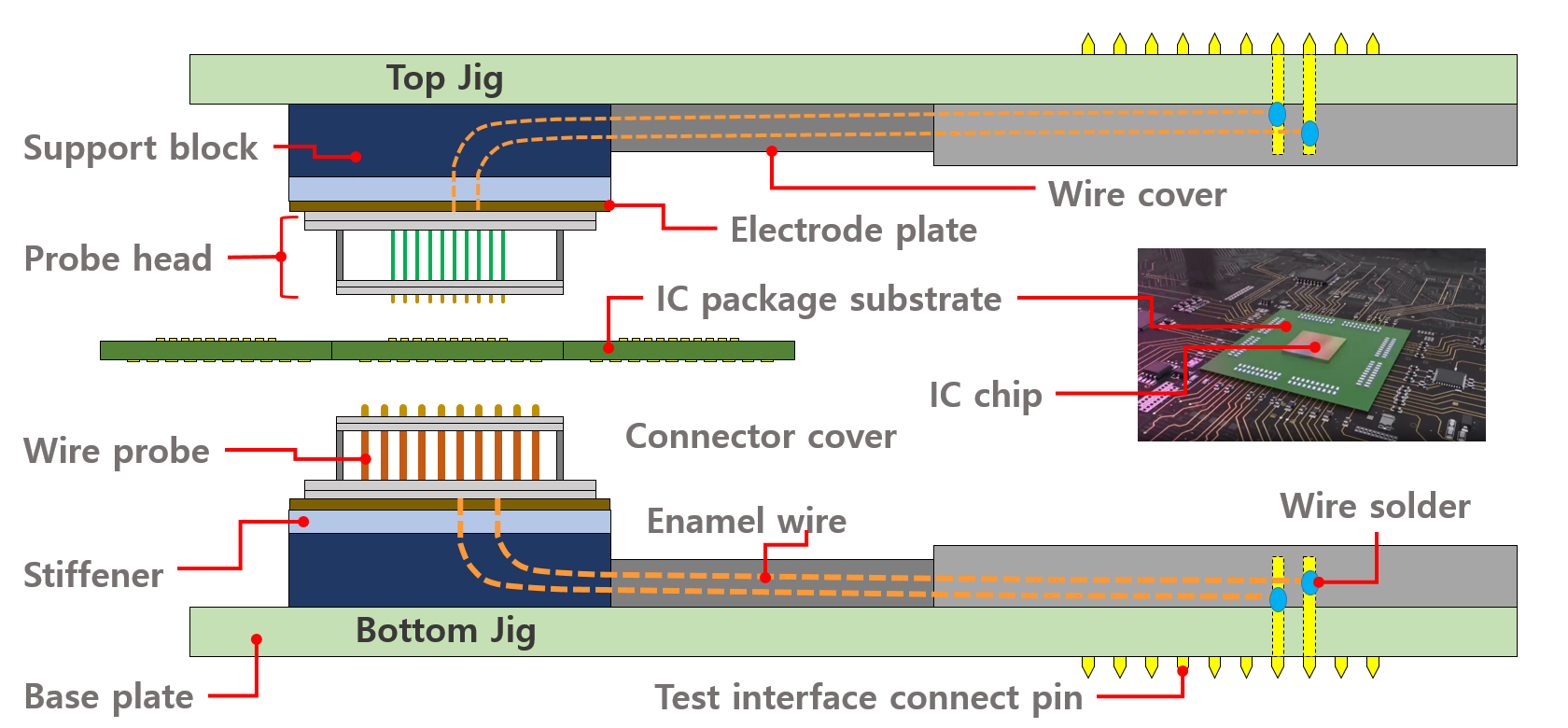

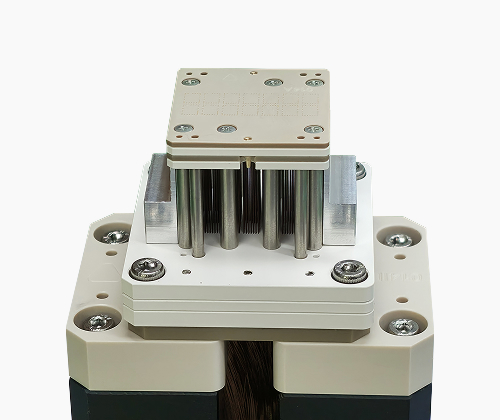

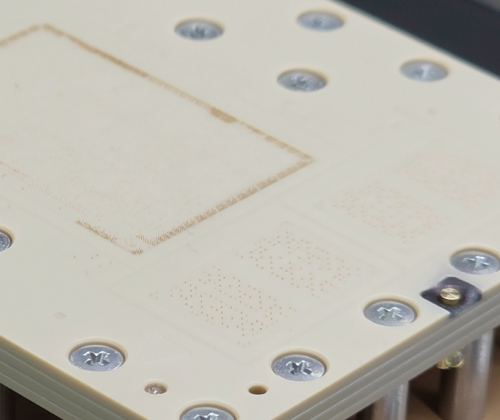

IC封装PCB测试治具是一种探测(Probing)测试解决方案,利用超精密垂直探针技术,对安装有半导体晶片的IC封装基板PCB进行有效的良品筛选检查。
我们透过熟练的探测技术和自有的雷射及机械微钻孔技术,根据客户的不同需求提供最佳解决方案。此外,本公司以世界首创的MEMS Jig技术,为现行Wire Probe技术难以处理之间距80㎛(Pad)的4端子Test提供高效能、高效率测试。
Electronic test of IC package substrate PCB (FC-BGA, FC-CSP package substrate, COF package film)
